技术参数
·工作电压:15-24VDC 输出信号:0-5V/0-10V/4-20mA
·输入信号: 0-100mV 工作温度范围:-20-80℃
精度:优于 0.1%F.S 工作环境湿度:10%RH-90%RH (无冷凝)
接口定义
输入信号接线标识 | +S | -S | +E | GND | 屏蔽 |
接线定义 | 信号+ | 信号- | 激励电源+ | 激励电源- | 屏蔽线 |
输出信号接线标识 | VIN | GND | Iout | 0-5V | 0-10V |
接线定义 | 供电电源+ | 供电电源- | 电流输出 | 0-5V输出 | 0-10V输出 |

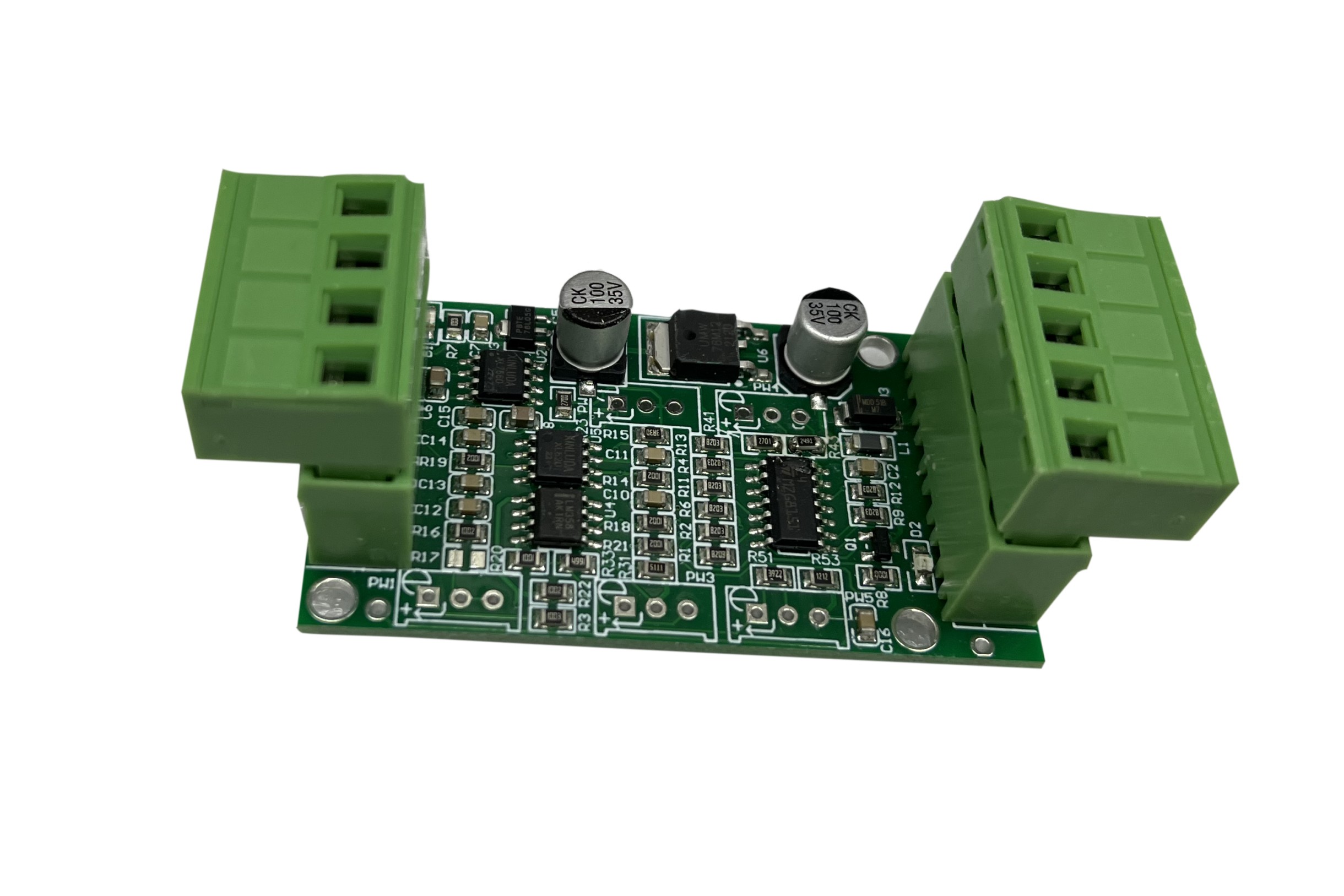

注:模块输出激励电源电压是12V;电流和电压输出均是相对于GND的,例如电流输出两根线就是Iout和GND。板子正面是左边4个端子接传感器,
右边5个端子是输出和电源。
调试方法
零点调整
1:电压调整 首先使系统处于空载状态,调节电压调零电位器(左下PW3)来调整零点。用万用表测量输出端电压,让示值尽量靠近零点示值。
改变放大倍数时零点不会变化。
2:电流调整 在1:电压调整的基础上,调节电流零点电位器(右下PW5),用万用表电流挡测量输出端电流Iout,尽量让其靠近4mA。
增益调整
1:电压满度调节 将系统加载一定重量值(推荐范围:80%~100%FS),根据所加载重量与最大称量值的比例关系计算输出电压值,用数字万用表
监测输出,旋转电压满度电位器(左上PW2)调整放大器增益。
2:电流满度调节 在电压满度调节的基础上,调节电流满度电位器(右上PW4),用万用表电流挡测量输出端电流Iout,尽量让其靠近20mA。
